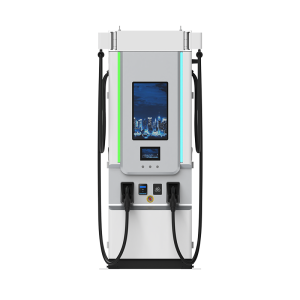

480kW 一體式直流充電樁

有效提升充電效率，營收最大化

Features

● 可 4 槍同時進行直流充電 ; 支援多標準：CCS,CHAdeMO 和 GB/T
● 搭配水冷槍時單槍輸出最大可達 480kW /500A
● 效率 > 95%
● 支援乙太網路 WiFi 和 3G/4G
● 可客製化
● 自由搭配7吋、21.5吋 LCD 螢幕，具有良好的使用者界面
● IK10/NEMA 3R,IP55

檔案下載

Spotlights

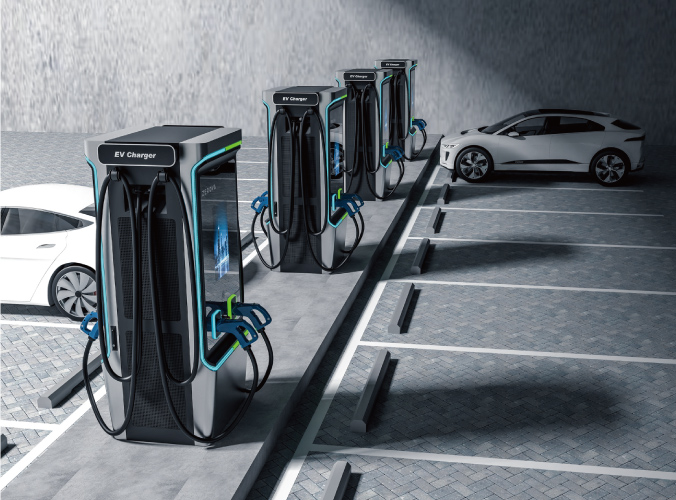

一體機配置四充電槍，經濟實惠！最適合用地受限的都會區，如 : 車隊、繁忙的加油站、商業中心和購物商城 .. 等。
● 單機安裝成本低，佔地面積小
● 480 kW 超快充電樁，可供 4 輛車同時充電

高成本效益回報

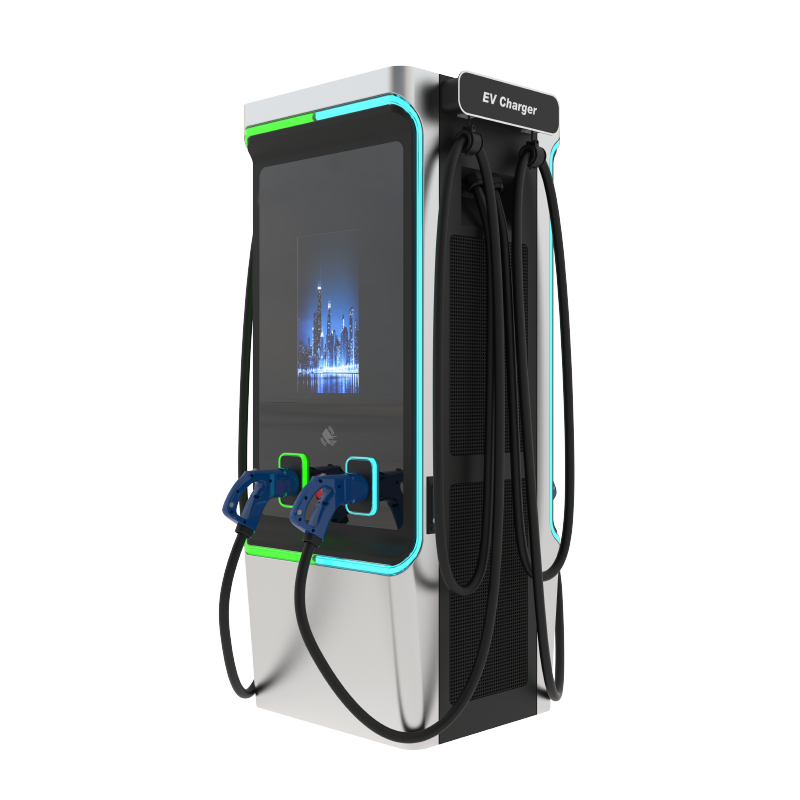

4支槍線可客製化冷卻系統，靈活安裝2個水冷、2個氣冷充電槍。
● 自由 4 槍線排列方式
● 2 種冷卻系統供選擇

冷卻系統可客製

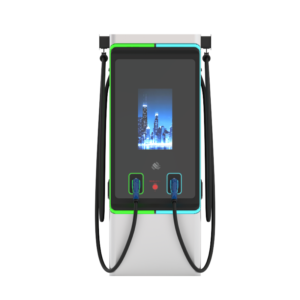

大小螢幕可選配 3 種排列方式，適用不同類型之媒體宣傳。不論品牌推廣、產品展示、或異業結盟，皆能創造新收益。
● 最大化營收來源
● 鼓勵廠商戰略合作

媒體螢幕創造收益

Specification

DQ 系列 480kW｜CE/ CNS/ TR25

尺寸 (W×D×H)

800 x 1050 x 2100 mm

重量

Net: 985kg with 4 charging connectors
Gross: 1160kg with 4 charging connectors

線長

5m standard and 7m optional

輸入電壓

380~415Vac (+/-10%)

額定輸入電流

•440A @240kW
•514A @280kW
•587A @320kW
•660A @360kW
•734A @400kW
•807A @440kW
•880A @480kW

最大輸入電源

•260kVA @240kW •303kVA @280kW
•346kVA @320kW
•388kVA @360kW
•433kVA @400kW
•476kVA @440kW
•520kVA @480kW

電網系統

3P+ N+ PE (Wye configuration) , TN/TT

功率因素

>0.99

效率

>95%

輸出電壓

DC 150 ~ 1000Vdc (CCS2)
DC 200 ~ 950Vdc (GB)

同步輸出模式

The power module is divided into 4 groups, refer to the chapter 5 for more details.

最大輸出電流

**Liquid-cooled CCS2
500A@150 ~ 960Vdc
(up to 480kW)
** Air‐cooled CCS2
300A@150 ~ 1000Vdc
** GB
250A@200 ~ 950Vdc

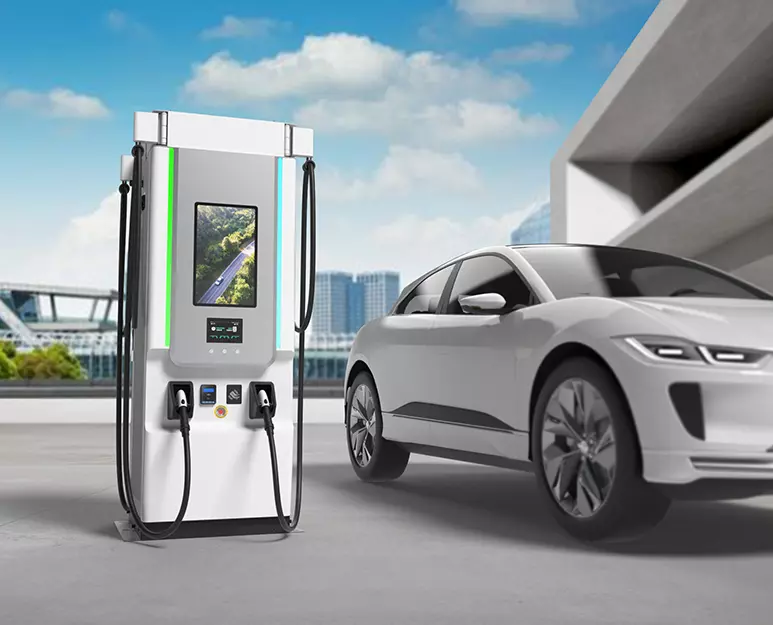

DQ 系列 480kW｜UL

尺寸 (W×D×H)

32 × 42 × 83inch

重量

Net: 985kg with 4 charging
connectors
Gross: 1160kg with 4 charging
connectors

線長

Standard:15 ft

輸入電壓

480Vac (+/-10%)

額定輸入電流

•316A @240kW
•365A @280kW
•418A @320kW
•470A @360kW
•522A @400kW
•574A @440kW
•627A @480kW

最大輸入電源

•260kVA @240kW
•303kVA @280kW
•346kVA @320kW
•388kVA @360kW
•433kVA @400kW
•476kVA @440kW
•520kVA @480kW

功率因素

>0.99, +/-1%@Full-load output
power, input nominal voltage and
frequency of 50-60Hz

效率

>95%

輸出電壓

DC 150 ~ 1000Vdc (CCS1, NACS)

同步輸出模式

The power module is divided into 4
groups, refer to the chapter 5 for
more details.

電流

**Liquid-cooled CCS1
500A@150 ~ 960Vdc(up to 480kW)
** Air-cooled CCS1 & NACS
350A@150 ~ 1000Vdc
