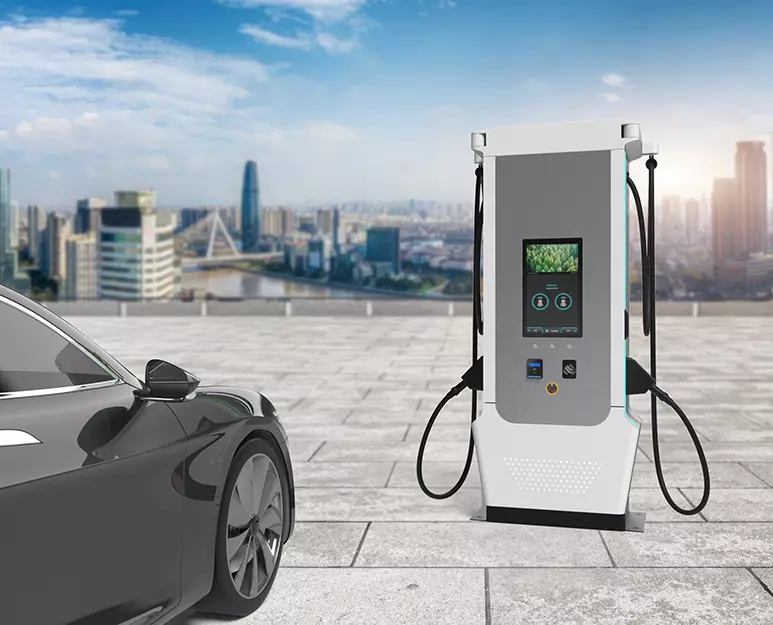

240kW 一體式全方位充電樁

享受優雅的充電體驗
時尚、適性、高效

Features

21.5吋顯示螢幕
● 採21.5吋螢幕可應用於各場域
● 防眩光觸控式螢幕

智能槍線管理
● 迴旋收納的槍線管理系統可向外延伸達 550mm
● 比自動回捲槍線省力

時尚實用的外觀
● 底部星光燈設計超時尚
● 三色充電指示燈別出心裁

高功率機型
● 一體機降低安裝成本
● 240kW 超快充電功率

Spotlights

時尚流線型設計，輕鬆融入任何城市。最適合繁忙的商務地點，如 : 車站、購物中心、或商業大樓區。 ● 令人驚豔的流線腰身　● 側邊全彩照明指示燈

現代美學充電樁

高效且高利潤的充電解決方案。促進現有業績增長、同時產生額外廣告收入。 ● 一體機配置雙充電槍　● 廣告螢幕擴大收益

聰明的投資選擇

充分考量車主需求，240kW 超快速充電器，提供卓越的效能、及完美用戶體驗。 ● 無障礙的充電功能　● 迴旋臂轉軸槍線最省力

用戶導向的充電站

Specification

CE - DT240 Series｜TBD
CE - DT240 Series｜TBD

外型尺寸

機櫃尺寸 (W×D×H)

800 x 660 x 2200 mm

重量

≤ 500kg ± 3% (槍櫃)

線長

液冷充電槍支援 4.5m/6m , 其他槍枝配置為 5m/7m

AC 輸入

輸入電壓範圍

380~415 Vac ( ± 15%)

連接 / 配線方式

3P+ N+ PE (星形配置) ,TN/TT

最大輸入電流

460A

頻率

50Hz/60Hz

功率因素

>0.99

效率

>94%, 於最佳化 V/I 點時

DC 輸出

輸出電壓範圍

CCS2:150~950Vdc
CHAdeMO:150~500Vdc
GBT:150~750Vdc

最大輸出電流

CCS2:500A@480Vdc
CHAdeMO:200A@500Vdc
GBT:250A@750Vdc

最大輸出功率

DC 240 kW

電壓準確度

±2%

電流準確度

±2%

AC MID 電表 ( 含 CE), DC PTB 電表

認證規範

認證

IEC 61851-1
IEC 61851-23
IEC 61851-21-2

充電介面

CHAdeMO
DIN 70121
ISO15118
GB/T 27930
UL -DT240 Series｜TBD
UL -DT240 Series｜TBD

外型尺寸

機櫃尺寸 (W×D×H)

800 x 660 x 2200 mm

重量

≤ 500 kg ± 3% ( 槍櫃 )

線長

液冷充電槍支援 4.5m/6m , 其他槍枝配置為 5m/7m

AC 輸入

輸入電壓範圍

480 Vac (+10,-15%)

連接 / 配線方式

3P+ N+ PE (星形配置) ,TN/TT

最大輸入電流

366A

頻率

50Hz/60Hz

功率因素

>0.99

效率

>94%, 於最佳化 V/I 點時

DC 輸出

輸出電壓範圍

CCS1:150~950Vdc
CHAdeMO:150~500Vdc

最大輸出電流

CCS1: 500A@480Vdc
CHAdeMO : 200A@500Vdc

最大輸出功率

DC 240 kW

電壓準確度

±2%

電流準確度

±2%

電表

DC 電表

認證規範

認證

UL2202, UL2231, FCC, ICES, CTEP, NTEP (NIST Handbook 44)

充電介面

CHAdeMO
DIN 70121
ISO15118
GB/T 27930
